IBO 앵커 최종 가이드: 이점, 사양 및 응용 프로그램

섹션 1: IBO 앵커란 무엇입니까?

IBOInjektions-Bohr-Anker(독일어로 사출 보링 앵커)를 의미합니다. 드릴링, 그라우팅 및 앵커링을 단일 작업으로 결합한 고성능 앵커링 시스템입니다.

느슨한 토양에 미리 뚫은 구멍과 케이싱이-필요한 기존 앵커와 달리 IBO 앵커는중공 강철 막대드릴 로드와 최종 보강 요소로 사용됩니다.

중공 바:연속적인 외부 나사산이 있는 강철 튜브입니다.

희생 드릴 비트:지질학적 조건에 따라 선택되는 전면에 부착됩니다(예: 암석용 텅스텐 카바이드, 느슨한 토양용 강철 크로스 비트).

연결기:필요한 깊이에 도달하기 위해 여러 개의 막대를 연결하는 데 사용됩니다.

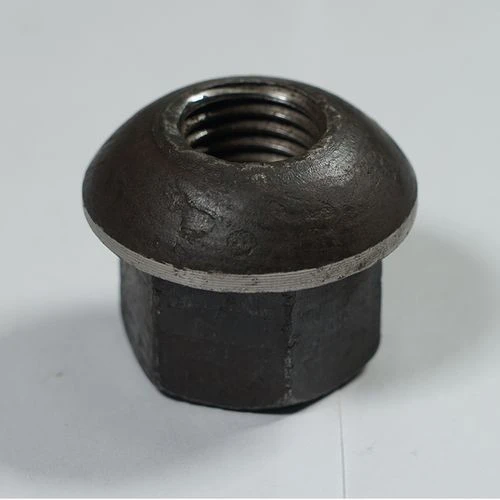

플레이트 및 너트:표면/구조물에 하중을 전달하는 데 사용됩니다.

섹션 2. IBO 시스템 작동 방식: "3-in-1" 프로세스

IBO 앵커가 인기를 끄는 주된 이유는 간소화된 설치 프로세스입니다.3-in-1 방식:

교련:드릴 비트가 장착된 중공 막대는 회전식-충격 드릴 장치에 의해 땅에 박혀 있습니다. 드릴링하는 동안 세척 매체(물 또는 얇은 시멘트 그라우트)가 빈 중앙을 통해 펌핑되어 절단된 부분을 제거합니다.

그라우팅:목표 깊이에 도달하면 중공 막대를 통해 더 두꺼운 시멘트 그라우트가 주입됩니다. 그라우트는 드릴 비트의 구멍에서 나와 아래에서 위로 고리를 채웁니다.

고정:그라우트는 주변 토양이나 암석에 스며들어 강한 결합을 형성합니다. 경화되면 중공 막대가 인장재 역할을 하여 즉각적인 보강을 제공합니다.

R32 self-drilling anchor bolt installation in tunnel forepoling

섹션 3: 주요 애플리케이션

IBO 앵커의 적응성은 다양한 토목 공학 분야의 필수 요소입니다.

터널링:용도파이프 우산(포어폴링)굴착 전 및 방사형 암석 볼트 체결을 위한 사전{0}}지원을 제공합니다.

경사 안정화:다음에 이상적입니다.토양 못박기토양 상태를 예측할 수 없거나 붕괴되기 쉬운 지역.

기초:다음과 같이 사용됨마이크로파일건물 기초를 지원하거나 정착을 경험하는 기존 구조를 뒷받침합니다.

채광:높은 벽을 강화하고 지하 도로를 안정화합니다.

발굴 지원:옹벽 및 시트 파일 격벽용 타이백 앵커 제공.

hollow grouting rock bolt application
